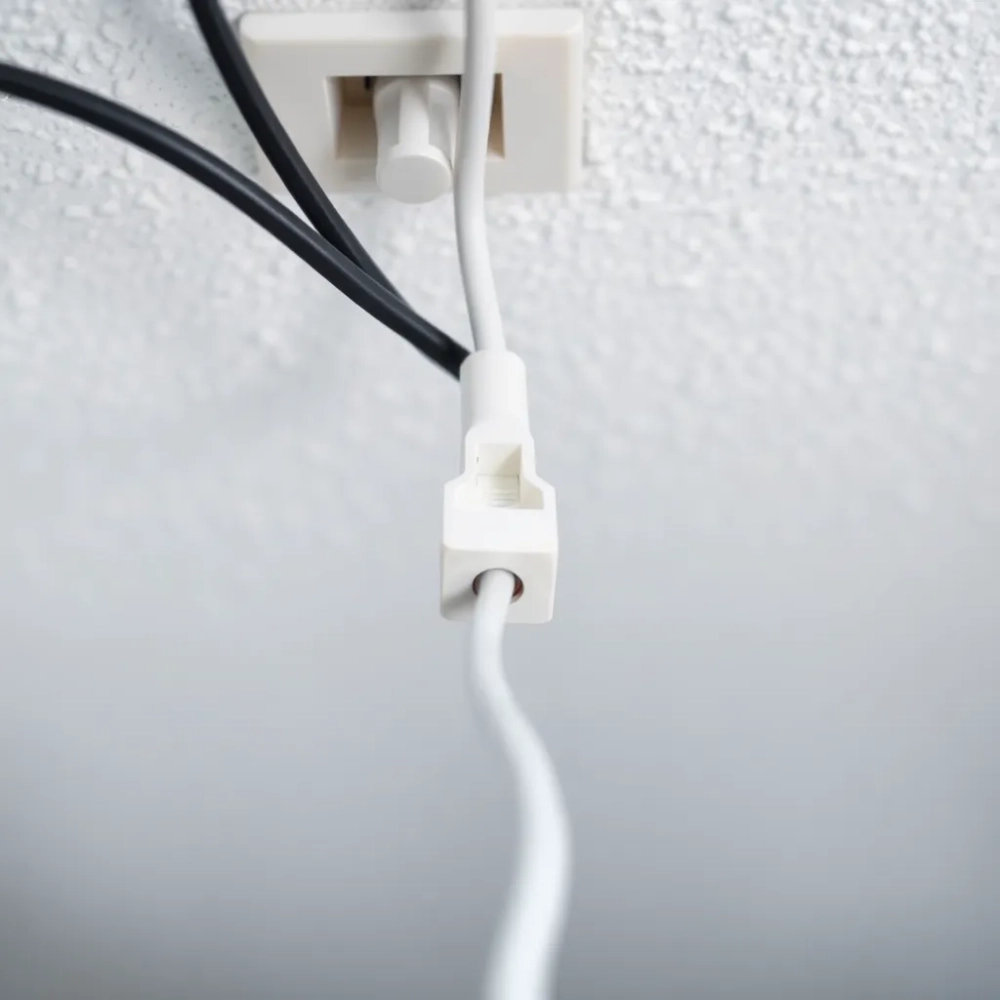

Jak bezpiecznie przedłużyć przewód elektryczny w suficie krok po kroku

Masz ten moment, gdy przymierzasz lampę, a przewód w suficie jest po prostu... za krótki? Chciałbyś przesunąć punkt świetlny o kilkadziesiąt centymetrów, ale przeraża Cię wizja kucia czy tworzenia nowej instalacji od zera? Jak przedłużyć przewód elektryczny w suficie to pytanie, które spędza sen z powiek wielu osobom planującym nawet drobne zmiany w oświetleniu, a w skrócie bezpieczne przedłużenie przewodu w suficie wymaga przede wszystkim bezwzględnego odcięcia zasilania, użycia specjalistycznych narzędzi i certyfikowanych materiałów połączeniowych, oraz zabezpieczenia całości w odpowiedniej puszce instalacyjnej. Ta pozornie prosta czynność niesie za sobą realne ryzyko, jeśli zostanie wykonana nieprofesjonalnie, dlatego podejście do niej z należytą uwagą jest absolutnie kluczowe.

Analizując typowe usterki instalacji elektrycznych w budynkach mieszkalnych, wyraźnie widać, że spory odsetek problemów wynika z niepoprawnie wykonanych połączeń przewodów. Powszechne metody "na skrętkę" czy owijanie taśmą izolacyjną stanowią poważne zagrożenie, prowadząc do przegrzewania, a nawet pożaru. Poniższa analiza porównuje orientacyjną niezawodność popularnych technik łączenia w długoterminowej perspektywie.

Widzimy wyraźnie, że doraźne rozwiązania, choć pozornie proste, charakteryzują się fatalną trwałością i wysokim potencjałem awarii. Statystyki potwierdzają, że oszczędność na etapie łączenia przewodów to tykająca bomba w ścianie lub suficie. Wybierając metody zapewniające solidne i stabilne połączenie, inwestujemy w długoterminowe bezpieczeństwo i niezawodność instalacji.

Inwestowanie w dedykowane, certyfikowane złączki i staranne wykonanie połączenia zgodnie z zasadami sztuki elektrotechnicznej minimalizuje ryzyko usterek. Złącza takie jak te bazujące na sprężynowym docisku przewodów utrzymują stabilny kontakt elektryczny przez wiele lat, niezależnie od wibracji czy zmian temperatury. Decyzja o prawidłowym przedłużeniu przewodu to fundament bezproblemowego użytkowania instalacji na przyszłość.

Bezpieczeństwo pracy z elektrycznością

Zanim pomyślisz o jakimkolwiek działaniu przy instalacji elektrycznej w suficie, najważniejszym krokiem jest absolutne odcięcie zasilania. Nie ma tu miejsca na żadne "może się uda" czy "tylko na chwilę", główny wyłącznik prądu lub odpowiedni bezpiecznik w rozdzielnicy musi być wyłączony. To pierwszy, nienegocjowalny warunek każdej pracy z przewodami pod napięciem.

Kiedy myślisz, że prąd został odłączony, to jest właśnie ten moment, gdy musisz to zweryfikowanie braku napięcia za pomocą niezawodnego urządzenia. Napięcie może być obecne na innym obwodzie, pomimo wyłączenia nominalnego bezpiecznika, lub sam bezpiecznik może być uszkodzony. Nawet profesjonaliści zawsze weryfikują stan "zero napięcia".

Użyj do tego celu dwubiegunowego testera napięcia (potocznie nazywanego probówką) lub multimetru nastawionego na pomiar napięcia przemiennego (AC). Sprawdź tester na znanym źródle napięcia, np. w sprawnym gniazdku na innym obwodzie, zanim użyjesz go do weryfikacji przewodu, który chcesz przedłużyć. To prosta procedura, która ratuje życie.

Praca na wysokościach, często z rękami uniesionymi nad głową, w niewygodnej pozycji, dodatkowo zwiększa ryzyko błędu. Kładąc nacisk na bezpieczeństwo, należy usunąć z obszaru pracy wszelkie przeszkody, zadbać o stabilne podparcie, np. pewną drabinę. Nie wolno ryzykować upadku połączonego z porażeniem prądem.

Choć może się wydawać, że w suchym pomieszczeniu ryzyko jest mniejsze, zawsze należy stosować podstawowe środki ochrony indywidualnej. Rękawice izolacyjne są tu podstawą, podobnie jak obuwie na gumowej podeszwie. Zawsze lepiej dmuchać na zimne niż ryzykować zdrowiem.

Porażenie prądem o napięciu 230V, standardowym w polskich domach, może prowadzić do poważnych oparzeń, uszkodzeń wewnętrznych organów, a nawet zatrzymania akcji serca. Działanie prądu na ciało zależy od drogi przepływu, np. prąd przepływający przez klatkę piersiową jest szczególnie niebezpieczny. Właśnie dlatego tak ważna jest ostrożność.

Kwestie bezpieczeństwa obejmują także otoczenie miejsca pracy. Upewnij się, że dzieci i zwierzęta domowe nie mają dostępu do miejsca, w którym pracujesz. Rozłożone narzędzia, otwarte przewody i elementy instalacji stanowią dla nich poważne zagrożenie.

Nigdy nie pracuj przy instalacji elektrycznej pod wpływem alkoholu lub innych środków odurzających. Ograniczona koncentracja i opóźniony czas reakcji mogą być śmiertelne w kontakcie z prądem. Twoja pełna świadomość jest niezbędna.

Jeśli masz jakiekolwiek wątpliwości co do swoich umiejętności lub wiedzy, rozważ zatrudnienie wykwalifikowanego elektryka. Choć poradnik ten ma na celu przekazanie wiedzy, zdajemy sobie sprawę, że praca z prądem nie jest dla każdego. Czasem lepiej zapłacić specjaliście niż ryzykować życie.

Przepisy budowlane i normy energetyczne ściśle regulują prace przy instalacjach elektrycznych. Samodzielne prace, wykonane niezgodnie ze sztuką, mogą prowadzić nie tylko do zagrożenia, ale także do problemów podczas ewentualnego przeglądu instalacji czy w przypadku szkody i konieczności dochodzenia roszczeń od ubezpieczyciela. Ubezpieczyciel może odmówić wypłaty odszkodowania, jeśli instalacja była modyfikowana niezgodnie z normami.

Zastosowanie odpowiednich narzędzi i materiałów, atestowanych do pracy z określonym napięciem, to również element bezpieczeństwa. Używanie przypadkowych narzędzi z uszkodzoną izolacją lub materiałów niskiej jakości drastycznie zwiększa ryzyko porażenia lub awarii w przyszłości. Nie idź na skróty.

Pamiętaj o oznakowaniu miejsca pracy. Jeśli zasilanie zostało odłączone w skrzynce bezpiecznikowej, warto umieścić na wyłączniku lub bezpieczniku informację "Nie włączać – praca przy instalacji!". Zapobiegnie to przypadkowemu włączeniu prądu przez inną osobę w gospodarstwie domowym. To niby mały gest, ale niezwykle ważny.

Po zakończeniu prac, zanim włączysz zasilanie, dokładnie obejrzyj miejsce pracy. Upewnij się, że wszystkie połączenia są prawidłowe, izolacja przewodów nienaruszona, a puszka połączeniowa szczelnie zamknięta. Ostatnia weryfikacja minimalizuje ryzyko zwarcia.

W niektórych przypadkach, zwłaszcza przy znaczących modyfikacjach instalacji, po zakończeniu prac zalecane jest wykonanie pomiarów elektrycznych, np. pomiaru impedancji pętli zwarcia czy rezystancji izolacji. Takie pomiary, wykonywane przez uprawnionego elektryka, potwierdzą poprawność i bezpieczeństwo wykonanej modyfikacji. Choć to dodatkowy koszt, warty jest dla pełnego spokoju.

Ryzyko jest integralną częścią prac elektrycznych, ale dzięki odpowiedniej wiedzy, narzędziom i procedurom, można je zminimalizować niemal do zera. Pamiętaj – prąd nie wybacza błędów. Traktuj go z szacunkiem, a unikniesz niebezpieczeństwa.

Nawet niewielkie napięcie, które może nie spowodować od razu porażenia, może wywołać niekontrolowane skurcze mięśni, prowadząc do upadku z wysokości. Dlatego zasada jest prosta i bezdyskusyjna: brak napięcia w miejscu pracy to fundament. Bez tego kroku nie zaczynaj niczego.

Podczas pracy z przewodami w suficie, kurz i drobne zanieczyszczenia mogą wpadać do oczu. Używaj okularów ochronnych. To drobny element wyposażenia, ale chroni przed urazami, które mogłyby przeszkodzić w pracy lub spowodować błąd. Oczy są bezcenne.

Każdy przewód ma swoje parametry izolacji. Upewnij się, że podczas przedłużania używasz materiałów (przewód, złączki), które są zgodne z oryginalną instalacją pod względem napięcia znamionowego i obciążalności. Mieszanie standardów może prowadzić do niebezpiecznych sytuacji w przyszłości.

Nieprawidłowo wykonane połączenie, które początkowo może działać, z czasem może zacząć się przegrzewać, szczególnie pod obciążeniem. Ciepło uszkadza izolację, prowadząc do zwarć, a w konsekwencji do pożaru. Dlatego solidne połączenie to nie tylko kwestia działania lampy, ale przede wszystkim bezpieczeństwa domu.

Wszelkie materiały izolacyjne używane do zabezpieczenia połączenia (taśma, koszulki termokurczliwe) muszą być odpowiedniej jakości i przeznaczone do prac elektrycznych. Zwykła taśma klejąca czy termokurczliwe rurki nieprzeznaczone do izolacji przewodów elektrycznych nie zapewniają odpowiedniego bezpieczeństwa termicznego i elektrycznego. To nie miejsce na kreatywne zamienniki.

Pamiętaj o ubezpieczeniu nieruchomości. Choć masz nadzieję, że nigdy go nie wykorzystasz, upewnij się, że Twoja polisa obejmuje szkody wywołane przez instalację elektryczną. Zazwyczaj wymaga to, aby instalacja była wykonana zgodnie z obowiązującymi przepisami i normami.

Dokumentuj prace, jeśli to możliwe, zwłaszcza przy większych modyfikacjach. Zdjęcia poszczególnych etapów, typ użytych materiałów – to wszystko może okazać się przydatne w przyszłości przy diagnozowaniu problemów lub udowodnieniu, że prace zostały wykonane poprawnie. Traktuj to jak mały projekt inżynierski.

Podsumowując kwestie bezpieczeństwa: zero tolerancji dla ryzyka. Odłącz zasilanie, zweryfikuj brak napięcia, używaj odpowiednich narzędzi i materiałów, chroń siebie. Pamiętaj, że porażenie prądem to nie żarty.

Narzędzia i materiały potrzebne do przedłużenia przewodu

Każdy fachowiec wie, że sukces projektu w dużej mierze zależy od odpowiedniego wyposażenia, a przedłużenie przewodu elektrycznego w suficie nie stanowi wyjątku. Posiadanie niezbędne narzędzia i materiały specyficznych do prac elektrycznych to nie opcja, to konieczność. Nie próbuj improwizować kluczem francuskim w roli ściągacza izolacji, bo efekt będzie opłakany, a ryzyko wysokie.

Lista podstawowych narzędzi powinna zawierać przynajmniej:

• Dwubiegunowy tester napięcia (proba - około 50-150 PLN za dobry model)
• Ściągacz izolacji (automatyczny znacznie ułatwia życie - około 60-200 PLN)
• Szczypce tnące boczne (około 30-80 PLN)
• Wkrętaki izolowane (dopasowane do rodzaju zacisków - komplet około 50-150 PLN)
• Miara zwijana i ołówek (do precyzyjnych oznaczeń)

Wkrętaki izolowane to kluczowy element ochrony. Muszą być atestowane na napięcie co najmniej 1000V, choć pracujemy przy 230V. Zapas bezpieczeństwa jest tu pożądany, a uszkodzona izolacja narzędzia dyskwalifikuje je z użytku przy elektryce. Nie warto ryzykować porażenia przez wybrakowane narzędzie.

Ściągacz izolacji to prawdziwy ratunek, szczególnie przy większej ilości połączeń. Dobry, automatyczny ściągacz pozwala szybko i precyzyjnie usunąć izolację na odpowiedniej długości bez uszkadzania żył przewodów. Używanie noża do zdejmowania izolacji jest niebezpieczne i często prowadzi do nacięć na żyłach, osłabiając przewód.

Materiałów jest kilka, ale każdy jest niezbędny. Potrzebujesz dodatkowy odcinek przewodu elektrycznego o tych samych parametrach, co przewód istniejący. Zazwyczaj będzie to przewód typu YDYp 3x1.5mm² lub 3x2.5mm², w zależności od obwodu (oświetlenie czy gniazdka/większe obciążenia). Różnica w przekroju może prowadzić do niebezpiecznego obciążenia cieplnego.

Puszka połączeniowa (zwana też rozgałęźną lub instalacyjną) jest obowiązkowa. Nie wolno pozostawiać połączeń przewodów poza puszką. Zapewnia ochronę mechaniczną i przeciwpożarową połączeń. Najczęściej używane są puszki okrągłe (np. fi 60mm lub 80mm) lub kwadratowe. Materiał wykonania powinien być trudno palny (np. polipropylen bezhalogenowy).

Do wykonania samego połączenia potrzebne są odpowiednie złączki. Klasyczne zaciski śrubowe odchodzą do lamusa na rzecz nowocześniejszych i szybszych w montażu rozwiązań. certyfikowane złączki instalacyjne typu WAGO (samozaciskowe) serii 221 (do drutu i linki) lub 222 (do drutu i linki, z dźwignią) są obecnie standardem w profesjonalnych instalacjach. Kosztują od 1 PLN do 3 PLN za sztukę, zależnie od typu (2-, 3-, 5-torowe) i ilości zakupionych.

Przykładowy koszt materiałów do przedłużenia jednego przewodu (np. do lampy) o 1.5 metra:

• Przewód YDYp 3x1.5mm², 1.5 m: ~6 - 9 PLN
• Puszka instalacyjna fi 60 mm: ~2 - 5 PLN
• Złączki WAGO 221-413 (3-torowe, na 3 przewody - L, N, PE): ~3 x 2.50 PLN = 7.50 PLN
• Taśma izolacyjna (dobra jakość, dla pewności): ~5 PLN

Suma orientacyjna: ~20.50 - 26.50 PLN. To pokazuje, że koszt materiałów nie jest barierą, a wybór tanich zamienników, które kosztowałyby połowę tej kwoty, nie ma sensu w obliczu ryzyka.

Do zabezpieczenia przewodów w puszce przydadzą się opaski kablowe. Umożliwiają estetyczne ułożenie przewodów i zapobiegają przypadkowemu naciąganiu połączeń przy manipulowaniu przewodami. Kosztują grosze, a porządkują instalację wewnątrz puszki.

Do maskowania puszki (o czym więcej w oddzielnym rozdziale) będziesz potrzebować materiałów zależnych od typu sufitu. Jeśli to sufit kartonowo-gipsowy, potrzebne będą: gips szpachlowy do płyt KG, taśma zbrojąca (np. papierowa lub z włókna szklanego), grunt, farba. Jeśli sufit jest tynkowany, potrzebny będzie gips tynkarski lub szpachlowy.

Mały pędzel lub szpachelka do nakładania gipsu i wygładzania powierzchni to też elementy wyposażenia, które warto mieć pod ręką. Precyzja w maskowaniu sprawi, że puszka będzie praktycznie niewidoczna.

Oprócz materiałów stricte elektrycznych, pamiętaj o narzędziach pomocniczych. Latarka czołowa uwolni ręce i dobrze oświetli miejsce pracy w suficie. Worek na kurz lub folia malarska zabezpieczą podłogę i meble przed spadającym tynkiem lub gipsem.

Narzędzia muszą być nie tylko odpowiedniego typu, ale także w dobrym stanie. Zużyte szczypce, tępy nóż w ściągaczu izolacji, wyrobione wkrętaki – wszystko to utrudnia precyzyjne działanie i zwiększa ryzyko uszkodzenia przewodów lub, co gorsza, narzędzie wyślizgnie się, powodując wypadek.

Kupując przewód, zwróć uwagę na to, czy posiada odpowiednie oznaczenia norm (np. CE, oznaczenie typu przewodu - H05VV-F dla przewodów giętkich do oświetlenia, YDYp dla instalacyjnych sztywnych). To gwarancja, że materiał spełnia normy bezpieczeństwa.

Złączki WAGO (lub innych renomowanych producentów złączek sprężynowych) mają na obudowie oznaczenie maksymalnego napięcia i prądu, a także dopuszczalnych przekrojów przewodów (np. 0.5 - 2.5 mm² dla serii 221). Zawsze używaj złączek zgodnych z parametrami instalacji. Nie używaj złączki na 2.5mm² do przewodów 0.75mm², bo połączenie nie będzie pewne.

Posiadanie odpowiednich narzędzi i materiałów to nie kaprys, ale warunek konieczny do bezpiecznego i trwałego przedłużenia przewodu. To jak z budowaniem domu – fundament musi być solidny, a do tego potrzebne są odpowiednie materiały i umiejętności. Narzędzia elektryczne są specyficzne i wymagają ostrożności w obsłudze, ale inwestycja w dobry sprzęt szybko się zwraca.

Można by pomyśleć, "Przecież to tylko jeden kabel, po co mi tyle sprzętu?". Cóż, ta mentalność często prowadzi do błędów. Każda ingerencja w instalację elektryczną to potencjalne zagrożenie. Użyj co najmniej testera, ściągacza i odpowiednich złączek. To minimum.

Lista materiałów do maskowania może być dłuższa w zależności od finezji wykończenia, jaką chcemy osiągnąć. Cienka szpachla wykończeniowa nada gładkie wykończenie. Papier ścierny o różnej gradacji będzie potrzebny do szlifowania powierzchni. Dbając o estetykę, pamiętaj, że estetyczne maskowanie instalacji nie może ograniczać dostępu do puszki.

Jeśli puszka ma być montowana w istniejącym suficie, np. pod płytą G-K, konieczne może być wycięcie otworu. Do tego przyda się piła otwornica do płyt G-K lub specjalna wycinarka do otworów pod puszki. Upewnij się, że narzędzie tnie czysto i na odpowiednią średnicę, np. fi 60mm.

Przy zakupie przewodów zwróć uwagę na kolor izolacji żył: brązowy (lub czarny/szary) dla fazy (L), niebieski dla neutralnego (N) i żółto-zielony dla ochronnego (PE). Nowy przewód musi mieć identyczną konfigurację żył jak oryginalny i ten sam przekrój. Mieszanie przekrojów lub liczby żył jest niedopuszczalne.

Pamiętaj o właściwym przechowywaniu narzędzi i materiałów. Narzędzia elektryczne z izolacją należy przechowywać w suchym miejscu, z dala od wilgoci, która może uszkodzić izolację. Materiały jak przewody czy złączki również wymagają odpowiednich warunków, by zachować swoje właściwości.

Zanim przystąpisz do pracy, zgromadź wszystkie potrzebne narzędzia i materiały w jednym miejscu. Unikniesz przerywania pracy i chodzenia po brakujące elementy, co zwiększa ryzyko nieuwagi lub zapomnienia o ważnym kroku bezpieczeństwa. Przygotowanie to połowa sukcesu.

W zależności od warunków pracy (wysokość, typ sufitu) lista narzędzi pomocniczych może się wydłużyć. Stabilna drabina, platforma robocza, a może nawet prosty podnośnik do płyt G-K – to wszystko może ułatwić i uczynić bezpieczniejszą pracę w niewygodnych pozycjach. Nie lekceważ ergonomii.

Każdy element, od wkrętaka po złączkę, powinien posiadać odpowiednie certyfikaty bezpieczeństwa, np. znak B, CE, VDE. To świadczy o tym, że produkt został przetestowany i spełnia określone normy. Używaj tylko atestowanych materiałów, szczególnie w tak krytycznym miejscu jak połączenie elektryczne w suficie.

Techniki łączenia przewodów elektrycznych

W sercu operacji przedłużania przewodu w suficie leży poprawne wykonanie połączenia elektrycznego. To etap krytyczny, gdzie nawet najmniejszy błąd może mieć katastrofalne skutki. Istnieje kilka akceptowalnych technik, ale tylko niektóre zapewniają trwałe i bezpieczne połączenie w instalacji stałej. Zapomnij o chałupniczych skrętach owijanych taśmą.

Najczęściej stosowaną i rekomendowaną metodą, szczególnie dla osób bez specjalistycznego doświadczenia w lutowaniu, jest użycie złączki samozaciskowe (WAGO). Są one zaprojektowane do szybkiego, łatwego i co najważniejsze, pewnego połączenia przewodów o odpowiednich przekrojach. WAGO serii 221 to hit ostatnich lat - dzięki przezroczystej obudowie widać, czy przewód został odpowiednio głęboko włożony i odizolowany na prawidłową długość, co minimalizuje błędy montażowe. Każda złączka ma na obudowie nadrukowaną wymaganą długość odizolowania (zazwyczaj 9-11 mm).

Proces łączenia złączką sprężynową (WAGO): upewnij się, że prąd jest odłączony. Odizoluj końcówki łączonych przewodów na długość wskazaną na złączce (używając precyzyjnego ściągacza). W przypadku złączek serii 221 otwórz pomarańczową dźwignię, włóż żyłę przewodu do oporu, a następnie zamknij dźwignię. Dla serii 222 (starsze, z dłuższą dźwignią) lub 221 (z nowszą, krótką dźwignią), podnieś dźwignię, włóż odizolowany przewód i opuść dźwignię. Gotowe.

Inną metodą są tradycyjne zaciski śrubowe, często spotykane w starszych instalacjach i osprzęcie (np. oprawkach żarówek). Choć teoretycznie poprawne, wymagają większej precyzji. Kluczem jest odpowiednie dokręcenie śruby - zbyt słabe połączenie grzeje się, zbyt mocne może uszkodzić żyłę przewodu. Z czasem śruba może się poluzować, co wymaga okresowego dokręcania. Dlatego złączki sprężynowe są preferowane.

Łączenie na lutowane - choć przez wielu uważane za najtrwalsze, wymaga sporego doświadczenia i umiejętności. Polega na skręceniu żył przewodów, a następnie przylutowaniu ich do siebie, tworząc spójną, trwałą masę przewodzącą. Takie połączenie musi być następnie solidnie zaizolowane, np. podwójną warstwą koszulki termokurczliwej z klejem lub dedykowanymi zestawami izolacyjnymi. Ryzyko przegrzania izolacji przewodów podczas lutowania lub niedostatecznej izolacji po lutowaniu jest spore.

Niezależnie od wybranej techniki, kluczowa jest izolacja przewodów na odpowiedniej długości. Zbyt długie odizolowanie grozi przypadkowym zwarciem w puszce. Zbyt krótkie – słabym połączeniem. Precyzyjne ściągacze izolacji minimalizują to ryzyko.

Przewody o żyłach sztywnych (drut) i o żyłach giętkich (linka) wymagają czasami różnych typów złączek lub specjalnego przygotowania (np. zakończenia żyły linki tulejką zaciskaną) przed włożeniem do zacisku śrubowego. Złączki WAGO serii 221 akceptują oba typy żył w tym samym zacisku, co znacznie ułatwia sprawę. Upewnij się, że wybrane złączki są odpowiednie do typu żyły, z którą pracujesz.

Liczba łączonych przewodów wpływa na wybór złączki. Typowe przedłużenie przewodu 3-żyłowego (L, N, PE) wymaga połączenia L do L, N do N, PE do PE. Potrzebujesz więc trzech oddzielnych punktów połączeniowych na każdy zestaw przewodów, co daje łącznie dziewięć końcówek do zabezpieczenia. Najprostszym rozwiązaniem są trzy złączki 3-torowe (L, N, PE wchodzące do puszki łączą się z L, N, PE przedłużanego przewodu, a do nich podłączamy L, N, PE wychodzące do lampy). Alternatywnie, można użyć złączki 5-torowej, do której podłączymy wszystkie L, N, PE z obu przewodów i dodatkowe wyjścia na lampę. Przykładowo, dla obwodu z lampą (L,N,PE): 3x złączka 3-torowa (np. 221-413) lub 1x złączka 5-torowa dla N i PE (np. 221-415) plus 1x złączka 5-torowa dla L i przełącznika (o ile sterowanie jest rozłączane fazowo w puszce).

Każde połączenie musi być pewne i stabilne mechanicznie. Złączki samozaciskowe dobrze trzymają przewody, o ile są włożone prawidłowo i odizolowane na właściwą długość. Próba delikatnego wyciągnięcia przewodu ze złączki po jej zamknięciu to dobry test, czy połączenie zostało wykonane prawidłowo. Jeśli przewód daje się łatwo wyciągnąć, coś jest nie tak.

Po wykonaniu wszystkich połączeń, jeszcze raz wizualnie skontroluj każdy zacisk, czy przewody są prawidłowo osadzone i odizolowane. Nawet doświadczonym zdarzają się pomyłki. Podwójna weryfikacja nigdy nie zaszkodzi.

Warto zwrócić uwagę na to, że temperatura pracy złączek elektrycznych jest ograniczona. Standardowe złączki WAGO są zazwyczaj przeznaczone do temperatur roboczych do 105°C. To wystarczające dla większości zastosowań domowych, ale np. w pobliżu źródeł ciepła lub przy przewodach pracujących pod dużym obciążeniem, gdzie temperatura może wzrosnąć, należy upewnić się, że złączki spełniają odpowiednie normy.

Zakończenia żył linek w zaciskach śrubowych powinny być zaopatrzone w odpowiednie końcówki zaciskane (np. tulejki pojedyncze lub podwójne). Zapobiega to "rozłażeniu się" żył linki pod śrubą zacisku i zapewnia pewne połączenie. Zaciśnięcie tulejki wymaga specjalnych narzędzi - zaciskarki do tulejek. Bez tulejki, zacisk śrubowy może przeciąć część żył, osłabiając połączenie.

Jeśli pracujesz w systemie "starych kolorów" (np. przewody aluminiowe, szare izolacje), zawsze zweryfikuj funkcje poszczególnych żył testerem napięcia. Nigdy nie ufaj wyłącznie kolorom w starych instalacjach. Nowy przewód powinien być zawsze podłączany zgodnie z aktualnymi normami (brązowy/czarny - L, niebieski - N, żółto-zielony - PE). To podstawa bezpiecznej modernizacji i zabezpieczenie przed zwarciem oraz porażeniem.

Pamiętaj, że puszka połączeniowa jest integralną częścią systemu łączenia. Musi być odpowiednio dobrana do ilości i typu złączek, tak aby wszystko swobodnie się w niej zmieściło bez naprężania przewodów. Zbyt mała puszka to przepis na problemy - trudno ułożyć przewody, zaciski mogą się wysunąć.

Połączenie ochronne (PE, żółto-zielony) jest absolutnie kluczowe dla bezpieczeństwa użytkowania lampy czy innego urządzenia elektrycznego. Musi być wykonane równie starannie jak połączenia fazy i neutralnego. Nigdy nie lekceważ przewodu PE!

Niektóre lampy wymagają specyficznego sposobu podłączenia lub posiadają wbudowane transformatory, czy sterowniki. Zawsze dokładnie czytaj instrukcję producenta lampy dotyczącą podłączenia i upewnij się, że wybrane przez Ciebie połączenie w puszce jest z nią zgodne. Czasami wymaga to użycia specyficznych złączek lub uwzględnienia dodatkowych żył sterujących (np. w systemach smart home).

Dokonując połączeń w puszce, dbaj o porządek. Ułożenie przewodów wewnątrz puszki tak, aby były czytelnie posegregowane według funkcji (L, N, PE) i skierowane do odpowiednich złączek, ułatwi ewentualną diagnostykę w przyszłości. Opaski kablowe mogą pomóc w utrzymaniu porządku.

Po zakończeniu połączeń w puszce, zawsze warto przed zamknięciem wieczka puszki wykonać test napięcia w miejscu docelowym, np. na przewodach wystających z sufitu, gdzie ma być podłączona lampa. Upewnij się, że faza, neutralny i ochronny znajdują się na właściwych żyłach przewodu i że jest prawidłowe napięcie (230V). Jeśli masz możliwość, test ciągłości przewodu PE miernikiem również jest wskazany.

Poprawna technika łączenia przewodów, z użyciem atestowanych materiałów i odpowiednich narzędzi, gwarantuje bezpieczeństwo i niezawodność. To inwestycja w spokój na lata.

Umiejscowienie i maskowanie puszki połączeniowej

Decydując się na przedłużenie przewodu w suficie, musimy rozważyć kluczową kwestię praktyczną i estetyczną: gdzie i jak ukryć puszkę połączeniową. Przepisy elektryczne, w tym norma PN-HD 60364, jasno wskazują, że wszystkie punkty połączeniowe w instalacji elektrycznej muszą być dostępne w celu przeprowadzenia przeglądów i napraw. To oznacza, że puszka nie może być zamurowana na stałe lub schowana w sposób uniemożliwiający łatwy dostęp.

Więc, gdzie umieścić puszkę? Najlepszym rozwiązaniem jest jej umieszczenie w miejscu, które jest względnie dyskretne, ale nadal łatwo dostępne. Standardowe rozwiązania to puszki podtynkowe montowane w ścianie lub suficie, z maskującym wieczkiem, lub puszki nadtynkowne, jeśli estetyka pomieszczenia na to pozwala (np. w pomieszczeniach gospodarczych, garażach). W przypadku sufitu podwieszanego z płyt kartonowo-gipsowych, puszkę można umieścić w przestrzeni między stropem a płytą, o ile otwór dostępowy w płycie (np. tam, gdzie montowana jest lampa lub obok niej) pozwala na manipulację przy puszce. Alternatywnie, puszka może być zamontowana w samej płycie G-K, licując z jej powierzchnią.

dostępna puszka połączeniowa to nie sugestia, to wymóg prawny. Awaria połączenia, poluzowanie przewodu, konieczność podłączenia dodatkowego obwodu w przyszłości – wszystko to wymaga fizycznego dostępu do puszki. Zamontowanie puszki na stałe za płytą G-K bez żadnego otworu dostępowego, lub co gorsza, zamurowanie jej, jest błędem, który w przyszłości może wymagać dewastacji części ściany czy sufitu.

Rozmiar puszki ma znaczenie. Standardowe puszki podtynkowe okrągłe mają zazwyczaj średnicę 60mm. Puszki kwadratowe mogą mieć wymiary 80x80mm lub 100x100mm. Ilość i typ złączek wewnątrz puszki decyduje o jej niezbędnym rozmiarze. Do przedłużenia jednego przewodu 3-żyłowego trzema złączkami 3-torowymi WAGO serii 221 wystarczy puszka fi 60mm, ale trzeba starannie ułożyć przewody. Przy większej ilości połączeń lub zastosowaniu złączek o większych gabarytach (np. do przewodów 4mm² lub 6mm²), konieczna będzie puszka fi 80mm lub kwadratowa, ewentualnie puszka głęboka. Na przykład, dla 4 przewodów (przychodzący, odchodzący do lampy, do kolejnej lampy, do włącznika), łącznie 12 żył (4x3), potrzeba 4 złączek 3-torowych na fazę, 4 na neutralny i 4 na ochronny, co może być trudne do pomieszczenia nawet w standardowej puszce fi 60.

Maskowanie puszki zależy od miejsca montażu. Puszka podtynkowa w ścianie tynkowanej będzie wymagać zaszpachlowania dookoła jej ramki i estetycznego dopasowania do powierzchni ściany. Wieczko puszki powinno licować z tynkiem, tak aby po pomalowaniu było ledwo widoczne lub wyglądało jak celowy element (choć estetyka wieczek puszek rzadko powala). Dobre wykończenie wymaga starannego gipsowania i szlifowania. Na przykład, zastosowanie gipsu szpachlowego dwuwarstwowo: pierwsza warstwa na wypełnienie przestrzeni, druga na gładkie wykończenie, po czym szlifowanie papierem o gradacji 120-180.

Jeśli puszka jest montowana w suficie z płyt kartonowo-gipsowych, może być schowana w przestrzeni międzypłytowej. Wówczas dostęp do niej uzyskujemy przez otwór na lampę, jeśli jest on na tyle duży (np. halogenowy fi 60-80mm), lub przez dedykowany rewizyjny otwór obok lampy, maskowany zaślepką. Otwory pod puszki G-K mają specjalne ramki, które pozwalają na estetyczne zamocowanie puszki w płycie. Jeśli puszka jest montowana w powierzchni płyty, potrzebne będzie wieko dedykowane do montażu w G-K.

Wieczka puszek mogą być okrągłe lub kwadratowe, wykonane z tworzywa sztucznego. Niektóre można malować, co pozwala dopasować je do koloru sufitu. Zawsze upewnij się, że wieko pasuje szczelnie do puszki i można je łatwo zdjąć, np. za pomocą małego płaskiego śrubokręta.

poprawne umiejscowienie puszki to takie, które nie tylko spełnia wymogi dostępności, ale także minimalizuje ingerencję w konstrukcję i estetykę pomieszczenia. Planując, gdzie umieścić puszkę, weź pod uwagę układ przyszłych mebli, obrazów czy innych elementów dekoracyjnych, które mogłyby ułatwić jej dyskretne ukrycie, nie ograniczając jednak możliwości jej otwarcia.

W suficie napinanym problem maskowania wygląda nieco inaczej. Puszka montowana jest zazwyczaj do stropu właściwego, a w płaszczyźnie sufitu napinanego tworzy się otwór, w który wkleja się specjalny pierścień wzmacniający, a w nim montuje np. oprawę oświetleniową. Dostęp do puszki jest wtedy możliwy tylko po demontażu fragmentu sufitu napinanego w tym miejscu. To mniej komfortowe rozwiązanie, ale akceptowalne, jeśli puszka jest blisko otworu montażowego lampy.

Przed ostatecznym zamaskowaniem puszki, wykonaj test instalacji. Podłącz lampę, sprawdź czy działa prawidłowo. Sprawdź, czy włącznik poprawnie steruje oświetleniem. To ostatni dzwonek na poprawki, zanim puszkę zamkniesz i zamaskujesz.

Maskowanie nie może polegać na trwałym zasklepieniu wieczka puszki lub ukryciu jej za panelami bez możliwości demontażu panelu. Musi być możliwość w każdej chwili dostać się do połączeń. Dlatego np. przy suficie kasetonowym, puszka może być po prostu umieszczona nad jedną z kaseton, którą w razie potrzeby można łatwo zdjąć.

szczelne maskowanie oznacza estetyczne dopasowanie wieczka puszki lub otworu rewizyjnego do otaczającej powierzchni sufitu lub ściany. Nie chodzi o to, żeby było hermetycznie, ale żeby wyglądało schludnie i było funkcjonalne.

Przy montażu puszki w suficie z płyt G-K, należy zastosować puszki i osprzęt dedykowany do tego typu podłoża. Mają one specjalne łapki rozporowe, które pewnie trzymają puszkę w otworze w płycie. Średnica otworu w płycie musi być precyzyjnie dopasowana do średnicy puszki (np. 60 mm lub 80 mm).

Finalne malowanie miejsca, gdzie zlokalizowana jest puszka, powinno obejmować także jej wieko (o ile producent na to pozwala) lub maskownicę otworu rewizyjnego. Dzięki temu puszka staje się niemal niewidoczna, wtapiając się w kolor sufitu. To dbałość o detale.

Nie zapomnij sporządzić prostego szkicu dokumentującego dokładne położenie puszki. Po latach możesz zapomnieć, gdzie dokładnie się znajduje, a taki szkic w domowym archiwum instalacji będzie bezcenny w przypadku problemów lub dalszych modyfikacji. To minimalna inwestycja w bezpieczeństwo i wygodę przyszłych prac.

Planowanie umiejscowienia puszki i jej maskowania powinno być integralną częścią całego procesu przedłużania przewodu. To nie jest coś, o czym myślę dopiero po połączeniu przewodów. Przemyślane podejście na tym etapie pozwoli uniknąć frustracji i dodatkowej pracy w przyszłości. Pamiętaj, że estetyka idzie w parze z funkcjonalnością i przepisami.

Jeśli masz sufit z tynku tradycyjnego, a puszka musi być umieszczona pod tynkiem, wybierz puszkę podtynkową i pamiętaj, że dostęp do niej będzie poprzez widoczne wieko. Maskowanie takiego wieczka może polegać na pomalowaniu go na kolor sufitu, ale samo wieko będzie zawsze widoczne. Niestety, nie ma cudów - dostęp musi być zapewniony.

Przygotowanie otworu w suficie pod puszkę powinno być wykonane precyzyjnie, narzędziami odpowiednimi do materiału stropu (np. wiertło koronowe do betonu, otwornica do G-K). Zbyt duży otwór utrudni lub uniemożliwi pewne zamocowanie puszki. Zbyt mały – będzie wymagał męczącego piłowania czy skuwania.

Zabezpiecz otwory w puszce, którymi nie przechodzą przewody, fabrycznymi zaślepkami, jeśli takie są dostępne. Zapobiega to przedostawaniu się kurzu i wilgoci do wnętrza puszki. Mały szczegół, ale świadczący o starannym wykonaniu.

Graficzna reprezentacja kosztów typowego przedłużenia przewodu w suficie może wyglądać tak:

Wykres przedstawia orientacyjny rozkład kosztów materiałów do prostego przedłużenia jednego przewodu o 1.5 metra. Widzimy, że koszt specjalistycznych złączek, przewodu czy puszki to niewielki wydatek w porównaniu z potencjalnymi konsekwencjami użycia substandardowych materiałów czy metod. To potwierdza, że inwestycja w bezpieczeństwo elektryczne jest zawsze opłacalna.

Dobrze wykonane maskowanie sprawi, że miejsce ingerencji w instalację będzie dyskretne, ale możliwość dostępu do puszki zostanie zachowana. Pamiętaj o tej równowadze między estetyką a wymogami technicznymi i prawnymi.
